Lập trình HMI Mitsubishi: Bí quyết thành công

Khám phá cách lập trình HMI Mitsubishi và tối ưu hóa quy trình tự động hóa.

T2, 14/07/2025

Phần mềm GT Designer3 - Công cụ đắc lực cho lập trình HMI Mitsubishi

Giao diện phần mềm GT Designer3 cho lập trình HMI Mitsubishi.
Giao diện phần mềm GT Designer3 cho lập trình HMI Mitsubishi.

Phần mềm GT Designer3 của Mitsubishi được công nhận là công cụ đắc lực cho việc lập trình HMI (Human Machine Interface), đặc biệt trong việc thiết kế và cấu hình các màn hình cảm ứng HMI thuộc dòng GOT. Được cung cấp tử bộ phần mềm GT Works3, GT Designer3 mang lại khả năng thiết kế giao diện đồ họa trực quan, dễ sử dụng và hiệu quả, tối ưu hóa trong giám sát hệ thống tự động hóa.

Tổng quan về GT Designer3

  • Vai trò: GT Designer3 đóng vai trò là cầu nối giữa người dùng và máy móc, giúp chuyển hóa các tín hiệu máy móc phức tạp thành dữ liệu trực quan dễ hiểu trên màn hình cảm ứng, hỗ trợ người dùng quản lý hệ thống tự động hóa hiệu quả hơn.
  • Ứng dụng đa dạng: Phần mềm này được sử dụng rộng rãi trong nhiều môi trường sản xuất công nghiệp hiện đại, từ nhà máy, xưởng sản xuất đến các hệ thống điều khiển tự động hóa khác như bãi đỗ xe thông minh hay hệ thống phân loại sản phẩm.
  • Tích hợp toàn diện: GT Designer3 có khả năng tích hợp mượt mà với nhiều thiết bị điều khiển khác, bao gồm PLC của Mitsubishi, để thu thập và hiển thị dữ liệu thời gian thực, từ đó hỗ trợ giám sát và điều khiển các quy trình tự động.

Tính năng nổi bật

  • Thiết kế đồ họa 2D/Vector: Mang lại chức năng thiết kế giao diện sinh động, GT Designer3 giúp tạo ra màn hình cảm ứng với nhiều dạng hiển thị khác nhau, phù hợp với nhu cầu sử dụng cụ thể của doanh nghiệp.
  • Quản lý cảnh báo: Tính năng quản lý cảnh báo của phần mềm này giúp hiển thị các lỗi hoặc sự cố hệ thống một cách trực quan, giúp người dùng nhanh chóng xác định vấn đề và khắc phục kịp thời.
  • Thu thập dữ liệu: Khả năng lưu trữ các giá trị vận hành phục vụ cho mục đích phân tích sâu hơn về sau.
  • Kết nối với hệ sinh thái công nghiệp 4.0: GT Designer3 không chỉ dừng ở việc điều khiển mà còn hỗ trợ tích hợp với các hệ thống IIoT, ERP, và MES, mở ra khả năng cho các ứng dụng IoT trong công nghiệp.
  • Dễ sử dụng: Giao diện phần mềm được thiết kế sao cho trực quan, với nhiều template có sẵn giúp người lập trình tiết kiệm thời gian trong thiết kế.

Ứng dụng trong tự động hóa

GT Designer3 được ứng dụng nhiều trong hệ thống điều khiển nhà máy hoặc xưởng sản xuất, giúp giám sát quá trình vận hành từ xa một cách hiệu quả. Trong bãi đỗ xe tự động, phần mềm có khả năng thiết kế giao diện điều khiển cho phép giám sát số lượng xe ra vào và hiển thị số chỗ còn lại theo thời gian thực, đồng thời phát cảnh báo an ninh khi cần.

Kinh nghiệm triển khai

Để triển khai thành công phần mềm GT Designer3, bước đầu tiên là cần xác định rõ các yêu cầu về tính năng và hiệu suất của hệ HMI cần thiết. Tiếp đó, việc thiết kế giao diện người dùng (UI/UX) là bước quan trọng. GT Designer3 cung cấp nhiều template sẵn có để bạn có thể dễ dàng cùng chỉnh sửa theo yêu cầu cụ thể, đảm bảo giao diện thân thiện và dễ sử dụng cho người vận hành. Tuy nhiên, để thực hiện những bước triển khai phức tạp hơn, cần đầu tư thời gian vào việc thực hành và tìm hiểu sâu hơn về phần mềm này thông qua tài liệu hướng dẫn và các khóa học nâng cao.

Việc ứng dụng GT Designer3 không chỉ giúp cải thiện hiệu quả sản xuất mà còn mang lại một nền tảng mạnh mẽ để doanh nghiệp chuyển đổi số thành công trong thời đại công nghệ hiện đại, giống như một số công nghệ đang nổi bật khác.

Hiểu rõ kết nối và giao thức truyền thông trong lập trình HMI Mitsubishi

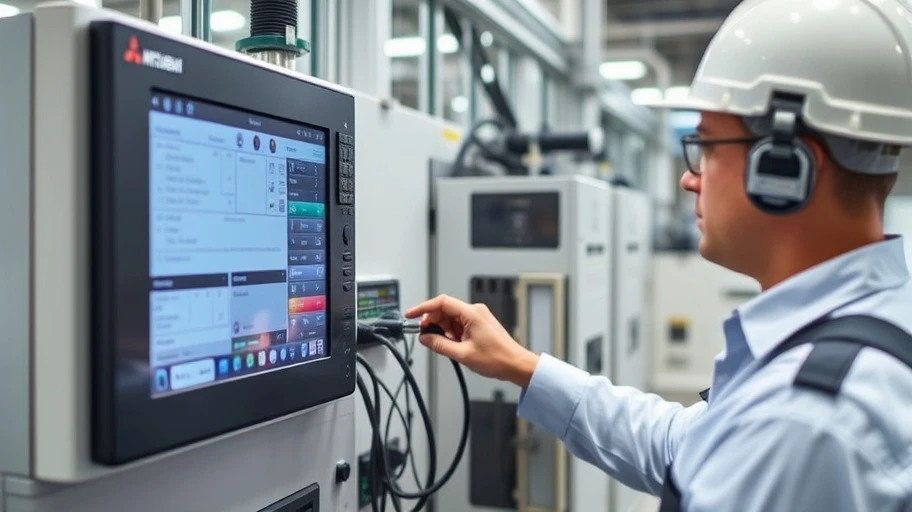

Kết nối HMI Mitsubishi với PLC công nghiệp.
Kết nối HMI Mitsubishi với PLC công nghiệp.

Kết nối và giao thức truyền thông là hai yếu tố quan trọng trong việc lập trình HMI Mitsubishi, đặc biệt khi kết nối với các bộ điều khiển logic khả trình (PLC) để quản lý và giám sát thiết bị tự động hóa. Trong hệ thống này, các kỹ sư thường lựa chọn kết nối thông qua các cổng truyền thông như RS232, RS485, và Ethernet để đảm bảo việc truyền tải dữ liệu diễn ra nhanh chóng và ổn định.

Kết nối trong HMI Mitsubishi thường được thực hiện qua các mô-đun mở rộng hoặc trực tiếp trên màn hình cảm ứng, cho phép linh hoạt trong việc triển khai hệ thống. Phổ biến hiện nay là sử dụng kết nối Ethernet, không chỉ nhờ vào khả năng truyền dữ liệu tốc độ cao mà còn đem lại sự ổn định cho hệ thống, phù hợp với các hệ thống lớn muốn trao đổi dữ liệu nhanh giữa HMI và PLC cũng như các thiết bị mạng khác.

Giao thức truyền thông phổ biến trong lập trình HMI Mitsubishi bao gồm:

  • MC Protocol: Giao thức độc quyền của Mitsubishi, tối ưu hóa cho việc truyền dữ liệu giữa PLC và HMI.
  • Modbus RTU/ASCII: Một giao thức công nghiệp mở, sử dụng rộng rãi, hỗ trợ giao tiếp qua RS485 và RS232.
  • Ethernet/IP: Dành cho kết nối Ethernet tốc độ cao, thích hợp cho các hệ thống lớn cần trao đổi dữ liệu nhanh chóng.
  • CC-Link: Mạng trường do Mitsubishi phát triển, được thiết kế riêng cho tự động hóa trong nhà máy.

Để cấu hình thành công trên phần mềm GT Designer3, người dùng phải thiết lập đúng địa chỉ IP (nếu dùng Ethernet), chọn loại cổng COM phù hợp và cấu hình tốc độ baud rate tương thích với thiết bị kết nối. Ngoài ra, việc xác định chính xác địa chỉ thanh ghi PLC mà HMI sẽ đọc/ghi là điều cực kỳ quan trọng để đảm bảo vận hành hiệu quả.

Một ví dụ thực tế về ứng dụng là khi kết nối màn hình cảm ứng của hãng khác như Delta hay Siemens, cách cấu hình cơ bản tương tự, nhưng cần chú ý đến những giao thức độc quyền của từng hãng, đảm bảo tính đồng bộ và khả năng tương thích khi tích hợp vào hệ thống đa thương hiệu.

Tóm lại, việc hiểu rõ các kết nối và giao thức truyền thông trong lập trình HMI Mitsubishi giúp xây dựng hệ thống điều khiển, giám sát bằng màn hình cảm ứng một cách hiệu quả, chính xác, và ổn định. Nếu cần hướng dẫn chi tiết hơn hoặc các ví dụ mẫu về cấu hình, lập trình, tôi sẵn lòng cung cấp thêm thông tin.

Hướng dẫn thực hành: Dễ dàng lập trình HMI Mitsubishi cho người mới bắt đầu

Hướng dẫn lập trình HMI Mitsubishi cho người mới.
Hướng dẫn lập trình HMI Mitsubishi cho người mới.

Trong lĩnh vực tự động hóa, lập trình HMI (Human Machine Interface) cho các hệ thống sử dụng PLC (Programmable Logic Controller) của Mitsubishi đang ngày càng trở nên quan trọng. Với những ai mới bắt đầu, việc nắm vững từng bước cơ bản là chìa khóa để mở ra cánh cửa công nghệ hiện đại.

Bước đầu tiên: Tìm hiểu phần mềm lập trình HMI Mitsubishi

Phần mềm Mitsubishi GT Designer3, một công cụ chuyên dụng để thiết kế giao diện đồ họa HMI, là lựa chọn phổ biến nhất hiện nay. Với GT Designer3, bạn dễ dàng tạo lập các màn hình điều khiển, giám sát trực quan và đồng thời kết nối với các dòng PLC như MELSEC.

Bước hai: Cài đặt và làm quen với giao diện phần mềm

Sau khi cài đặt, mở phần mềm và tạo một dự án mới. Điều quan trọng là chọn đúng model HMI của bạn, ví dụ dòng GOT1000. Làm quen với giao diện là cần thiết: các công cụ thiết kế như nút bấm, biểu đồ, đồng hồ đo là những thành phần căn bản để bạn xây dựng hệ thống hoàn chỉnh.

Bước ba: Kết nối HMI với PLC Mitsubishi

Thiết lập thông số truyền thông để đảm bảo kết nối giữa HMI và PLC. Việc cấu hình địa chỉ và chọn đúng giao thức truyền thông (thường là MELSEC Protocol) rất quan trọng để hệ thống hoạt động trơn tru.

Bước bốn: Thiết kế màn hình điều khiển cơ bản

Thiết kế giao diện không chỉ dừng ở mức hiển thị dữ liệu từ PLC mà còn cho phép bạn điều khiển hệ thống. Bạn có thể thêm các nút nhấn để bật/tắt motor hoặc reset các lỗi khi cần.

Bước năm: Viết chương trình logic trên PLC hỗ trợ giao tiếp với HMI

Nếu chưa quen thuộc với lập trình PLC, hãy bắt đầu với ngôn ngữ Ladder Logic qua phần mềm GX Works2/3. Khả năng này giúp bạn đảm bảo việc trao đổi dữ liệu chính xác giữa PLC và HMI.

Bước sáu: Tải chương trình xuống thiết bị và kiểm tra vận hành thực tế

Khi giao diện đã được hoàn thiện, tải chương trình vào HMI và tiến hành kiểm tra trong môi trường thực tế. Đây là lúc để kiểm chứng sự chính xác và hiệu quả của những gì bạn đã lập trình.

Bước bảy: Tham khảo khóa học chuyên sâu nếu cần nâng cao kỹ năng

Nếu muốn mở rộng kiến thức, các khóa học combo từ các trung tâm uy tín như PLCTECH là lựa chọn tối ưu. Họ cung cấp lộ trình học bao gồm cả lý thuyết và thực hành trên máy móc thực sự.

Với sự kiên nhẫn và thực hành đều đặn qua từng bước, bạn sẽ có thể làm chủ việc lập trình giao diện HMI cho hệ thống tự động hóa sử dụng thiết bị Mitsubishi một cách hiệu quả.

Tính năng mở rộng và tích hợp trong lập trình HMI Mitsubishi

Tính năng tích hợp và mở rộng của Mitsubishi HMI.
Tính năng tích hợp và mở rộng của Mitsubishi HMI.

Lập trình HMI của Mitsubishi không chỉ đơn giản là việc tạo ra giao diện trực quan để theo dõi và điều khiển hệ thống tự động hóa. Một trong những điểm mạnh và nổi bật nhất chính là khả năng mở rộng và tích hợp với nhiều thiết bị khác, giúp tăng cường hiệu quả vận hành và quản lý hệ thống công nghiệp.

Mở rộng kết nối với PLC: Tính năng mở rộng của HMI Mitsubishi cho phép kết nối linh hoạt với nhiều dòng PLC từ Mitsubishi như A0J2CPU, A0J2HCPU, cũng như các dòng PLC phổ biến khác trên thị trường. Đây là một ưu điểm lớn giúp HMI có thể quản lý hệ thống từ đơn giản đến phức tạp, bao gồm các chức năng điều khiển đa trục hoặc điều chỉnh pha đơn/pha kép, đáp ứng nhu cầu đa dạng của các ngành công nghiệp.

Tích hợp truyền thông đa dạng: HMI của Mitsubishi tương thích với nhiều giao thức truyền thông tiêu chuẩn công nghiệp như Ethernet, Profibus, Profinet, và đặc biệt là Modbus RTU. Điều này không chỉ giúp quá trình thiết lập hệ thống trở nên nhanh chóng hơn mà còn đảm bảo sự kết nối ổn định giữa các thiết bị trong hệ thống mạng công nghiệp hiện đại. Khả năng tương tác này còn cho phép kết nối dễ dàng với các module mở rộng hay thiết bị ngoại vi khác, từ đó tạo nên một hệ thống tự động hóa có tính linh hoạt và mở rộng cao.

Điều khiển từ xa và giám sát: HMI Mitsubishi cung cấp giải pháp điều khiển và giám sát từ xa hiệu quả, đặc biệt là với các biến tần. Khả năng điều khiển biến tần qua remote giúp người dùng có thể tinh chỉnh vận tốc, cũng như kiểm soát tình trạng hoạt động của biến tần một cách tiện lợi mà không phải can thiệp trực tiếp vào thiết bị. Điều này vừa tiết kiệm thời gian, chi phí vừa tăng độ an toàn trong điều kiện vận hành thực tế.

Phần mềm lập trình mạnh mẽ: GT Designer3 là phần mềm được sử dụng để lập trình HMI của Mitsubishi, cung cấp giao diện đồ họa mạnh mẽ và linh hoạt. Phần mềm này hỗ trợ đầy đủ các công cụ tùy chỉnh, giúp người dùng thiết kế giao diện theo nhu cầu cụ thể. Khả năng mở rộng thêm các chức năng mới dễ dàng qua các bản cập nhật cũng là một ưu điểm lớn giúp hệ thống luôn sẵn sàng đáp ứng những yêu cầu mới trong quá trình phát triển và vận hành.

Nhìn chung, tính năng mở rộng và tích hợp trong lập trình HMI Mitsubishi không chỉ giúp tối ưu hóa quy trình sản xuất mà còn mang lại độ tin cậy cao trong vận hành hệ thống công nghiệp. Đối với các doanh nghiệp đang tìm kiếm giải pháp tự động hóa hiệu quả, hệ thống HMI của Mitsubishi với những ưu điểm vượt trội chắc chắn là một lựa chọn hàng đầu.
